Le miniere sotterranee e le miniere a cielo aperto sono conosciute per le loro difficili condizioni di lavoro. Questo vale anche per la tecnologia adottata. Occorrono, pertanto, strumenti di misurazione resistenti e affidabili per monitorare il livello delle acque freatiche.

In Australia si trova il dieci percento dei depositi di carbone di tutto il mondo. In qualità di principali esportatori di carbone l’industria carbonifera è uno dei settori economici più importanti del continente. L’estrazione della materia prima, però, non è priva di pericoli. I gestori di una miniera a cielo aperto dell’Australia si sono rivolti alla STS alla ricerca di un trasmettitore di pressione per il monitoraggio del livello di riempimento fino a 400 metri di profondità.

Le operazioni minerarie hanno un forte impatto sulle acque freatiche. Le falde acquifere presenti nelle vicinanze delle miniere di carbone si prosciugano,con conseguente abbassamento del cono di depressione. Tale abbassamento modifica le naturali condizioni idrologiche sotterranee, dando luogo a percorsi con minor resistenza. Il risultato è che l’acqua penetra nella miniera a cielo aperto e nei lavori in sotterraneo. Per questo motivo l’acqua che scorre ininterrottamente deve essere pompata via dagli scavi di continuo al fine di garantire un’estrazione facile e sicura della materia prima.

Per monitorare il livello della falda freatica e controllare le pompe impiegate per il drenaggio dell’acqua, i gestori della miniera hanno avuto bisogno di un trasmettitore di pressione per il monitoraggio del livello di riempimento che rispondesse alle loro esigenze. Era richiesto un campo di misurazione della pressione da 0 fino a 40 bar (400 mH2O) di pressione ambientale, nonché un cavo lungo 400 metri. La soluzione fino a quel momento offerta dalla STS, l’ATM.ECO/N/EX, arrivava però solo fino a 25 bar e la lunghezza del cavo era di 250 metri.

Dal momento che la STS è specializzata in soluzioni per la misurazione della pressione personalizzate per il cliente, non si è trattato di una sfida insormontabile. Prontamente è stato sviluppato il trasmettitore di pressione a sicurezza intrinseca per il livello di riempimento ATM.1ST/N/Ex, che rispecchia esattamente i requisiti di pressione ed è dotato di un cavo in teflon lungo 400 metri. Anche la precisione convince con il suo 0,1 percento. Per lo sviluppo del nuovo trasmettitore di pressione la STS ha scelto un cavo in teflon per un pressa cavo sigillato e un tubo di ventilazione aperto (il PUR sarebbe troppo flessibile per questo utilizzo). Inoltre si può avvitare un peso di bilanciamento per garantire una posizione di misurazione dritta e stabile. L’ancoraggio del cavo in acciaio inossidabile, anch’esso avvitabile, aiuta a scaricare la tensione sul cavo elettrico. Il dispositivo, come già rivela il nome, dispone della certificazione EX per l’impiego in aree a rischio esplosione.

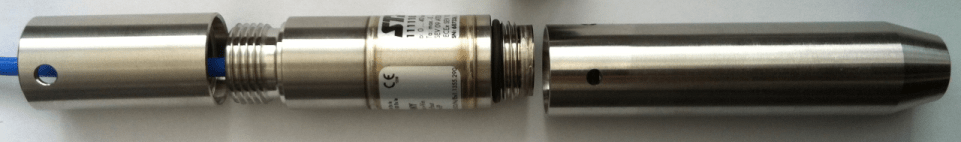

L’ATM.1ST/N/Ex con ancoraggio del cavo (a sinistra) e peso di bilanciamento (a destra), entrambi avvitabili.

In qualità di esperti in trasmettitori di pressione personalizzati, la STS è stata in grado di consegnare l’ATM.1ST/N/Ex in meno di tre settimane.

Le caratteristiche dell’ATM.1ST/N/Ex in breve:

• Campo di misurazione della pressione: 1…250 mH2O
• Curva caratteristica: ≤ ± 0.1 % FS
• Errore totale: ≤ ± 0.30 %FS (-5…50 °C)
• Temperatura di funzionamento: -5…80 °C
• Temperatura del fluido: -5…80 °C
• Segnale di uscita: 4…20 mA
• Materiali: acciaio inossidabile, titanio
• Compensazione elettronica
• Disponibile qualsiasi collegamento di processo
